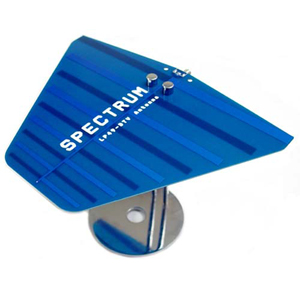

● SPECTRUM HDTV Indoor Antenna (LP49)
● Features
- 용도 : LP49 실내용 DTV 수신안테나
- 수신채널 : 14 ~ 69 (470 ~ 806 MHz)
- 이 득 : 6 dBi(max)
- VSWR : 2.0 이하
- 임피던스 : 75 ohm
- 스탠드 높이 : 20 cm
- 안테나 크기 : 22*30*21cm
- 제품구성
. LP49 안테나 본체 (PCB 타입)
. 동축 케이블 (3m)
. M1 스탠드
. 사용설명서
● 설치 장소
LP49 실내 안테나는 도심지역의 고층아파트 또는 사무용 건물 내 창문가까이에 설치하면 HDTV 방송을 수신할 수 있습니다.
- 권고 지역 : 서울시, 광역시 및 도청소재지
- 설치 위치 : 아파트 및 사무용 건물의 창문 가까운 장소
“본 제품은 성능향상을 위해 구성품목, 색상 또는 성능규격이 변경될 수 있습니다.”
● 연결 방법
● 수신 방법
1. LP49 실내안테나는 아파트 또는 건물의 창문 가까이에 설치하는 것이 좋습니다.
2. LP49 안테나를 HDTV/셋탑에 연결하고 자동채널 검색기능을 이용해서 수신되는 채널을 확인합니다.
(실내안테나는 주변건물이나 실내구조에 의한 반사파를 수신하므로 방향조정이 필요합니다.)
3. 신호세기 확인 기능을 이용해서 방송채널 별 신호가 가장 큰 방향으로 안테나를 조정합니다.
4. 이때, 방송채널의 신호 세기가 크고 안정된 방송영상이 수신되는 방향으로 반복하여 조정한 다음
안테나 위치를 고정합니다.
